Twaħħil tal-pajp idrawliku

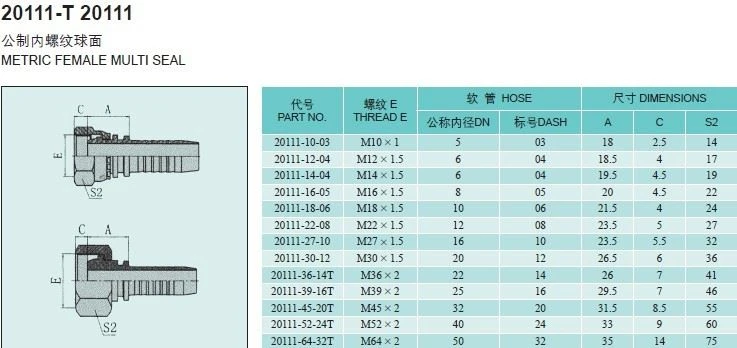

Twaħħil tal-pajp idrawliku multiseal femminili metriku:

B'siġill multiseal/ball, il-kodiċi tal-oġġett ta 'dan it-twaħħil tal-pajp idrawliku huwa 20111/20141/20191, il-ħajta regolari hija minn M10 * 1 sa M64 * 2, jekk jogħġbok iċċekkja d-dettalji fuq il-folja tad-dejta li ġejja.

Hemm diversi tipi ta 'ħjut għat-twaħħil tal-pajp idrawliku, bħal ħajt metriku, ħajt Brittaniku, ħajt Amerikan, eċċ... Il-ħajt metriku huwa tip ta' standard tal-ħajt, l-akbar differenza mill-ħajt Brittaniku hija li ż-żift jitkejjel f'millimetri. Il-kodiċi tat-tip tas-snien tal-ħajt ordinarju huwa M, li huwa maqsum f'ħajt oħxon u ħajt fin. Iż-żift tal-ħajt oħxon jista 'jitħalla barra; meta l-kodiċi taż-żona ta 'tolleranza tad-dijametru taż-żift u d-dijametru ta' fuq huwa l-istess, huwa mmarkat darba biss; ħajt tal-lemin jista 'jitħalla barra. Il-kodiċi tad-direzzjoni, il-kodiċi tad-direzzjoni tal-ħajt tax-xellug huwa LH; meta t-tul tal-ħajt huwa medju (N), mhuwiex innutat, it-tip twil huwa rappreżentat minn L, u t-tip qasir huwa rappreżentat minn S.

Il-ħajt Amerikan jissejjaħ ukoll Uniform Thread. Fl-1864, American Willian Sellers ifformulaw American National Thread (N) b'referenza għas-sistema standard tal-ħajt Wyeth Brittaniku. Iż-żewġ ħjut huma simili ħafna fid-dijametru u s-serje taż-żift u t-tolleranzi.

Il-ħjut Amerikani jinkludu serje ta 'ħajt oħxon UNC, serje ta' ħajt fin UNF, serje ta 'ħajt extra fin UNEF, u serje ta' żift fiss UN. Dijametru tal-Ħjut—Numru ta' Ħjut għal kull Pulzier Kodiċi tas-Serjali—Klassi tal-Eżattezza, eżempju:

Serje tas-snien oħxon 3/8—16 UNC—2A

Serje tas-snien fini 3/8—24 UNF—2A

Serje ta' snien fin extra 3/8—32 UNEF—2A

Serje ta 'pitch fiss 3/8—20 UN—2A

L-ewwel ċifra 3/8 tirrappreżenta d-dijametru ta 'barra tal-ħajta, f'pulzieri. Biex tikkonverti għall-unità metrika mm, immoltiplika b'25.4, jiġifieri, 3/8 × 25.4=9.525mm; it-tieni u t-tielet ċifri 16, 24, 32, u 20 huma In-numru ta 'snien għal kull pulzier (in-numru ta' snien fuq it-tul ta '25.4mm); il-kodiċi tat-test UNC, UNF, UNEF, UN wara t-tielet ċifra hija l-kodiċi tas-serje, u l-aħħar żewġ ċifri 2A huma l-grad ta 'preċiżjoni. UNC: Uniformi Oħxon
